ASTM A709 Класс 50 Вт — это высоко-прочная низколегированная-конструкционная сталь (HSLA), специально разработанная для использования в мостостроении. Он наиболее примечателен своей устойчивостью к атмосферным воздействиям, что позволяет использовать его в неокрашенных, голых условиях.
Основные характеристики и свойства
| Свойство | Ценить |
|---|---|
| Минимальный предел текучести | 50 фунтов на квадратный дюйм (345 МПа) |
| Предел прочности | 65–90 фунтов на квадратный дюйм |
| Индекс коррозии | ≥ 6,0 (ASTM G101) |
| Ключевые легирующие элементы | Медь, Хром, Никель |
Основные характеристики
Устойчивость к атмосферным воздействиям: при воздействии атмосферы образуется стабильный защитный оксидный слой (патина), который предотвращает дальнейшую коррозию.
Техническое обслуживание. Поскольку патина устраняет необходимость в покраске, она значительно снижает долгосрочные-затраты на обслуживание инфраструктуры.
Долговечность: она обеспечивает значительно лучшую стойкость к атмосферной коррозии, чем стандартная углеродистая сталь, даже с добавками меди.

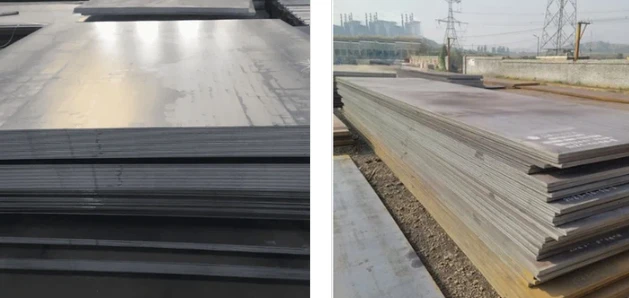

Стандартные формы: доступны в виде несущих профилей (W-балки, уголки), пластин и стержней.
Почему для моста следует выбирать A709 класса 50 Вт вместо A588 класса B?
Выбор между A709 Grade 50W и A588 Grade B для моста сводится к одному основному фактору: соответствию официальным нормам строительства мостов. Хотя обе стали атмосферостойкими с одинаковым пределом текучести 50 тысяч фунтов на квадратный дюйм, марка A709 50W является отраслевым-стандартным выбором-для мостов, в то время как марка B A588 представляет собой конструкционную атмосферостойкую сталь, не оптимизированную специально для строительства мостов.
Вот подробное сравнение ключевых отличий:
| Особенность | A709 класса 50 Вт (только для моста-) | A588 Класс B (общая конструкция) |
|---|---|---|
| Регулирующий стандарт | ASTM A709/AASHTO M 270 –чиновникстандарт для материалов мостовидных протезов в США | ASTM A588 – общие спецификации для высоко-низколегированной-стойкой к атмосферным воздействиям стали. |
| Обязательные испытания на ударную вязкость (удар) | ДА. Требуется по стандарту. Должен соответствовать уровням энергии V-класса Шарпи при определенных температурах, основанных на температурных зонах эксплуатации мостика (например, зона 2: 20 футов-фунтов при 40 градусах F). | НЕТ. Не требуется по стандарту. Испытание на удар является необязательным дополнительным требованием, которое редко назначают для общего строительства. |
| Качество и сертификация | Произведено и сертифицировано в соответствии со строгими требованиями качества AASHTO M 270. Протоколы испытаний мельниц специально разработаны для проектов мостов. | Сертифицировано по коммерческому стандарту ASTM A588. Не хватает специального мостика-системы контроля качества. |
| Предел текучести-к-коэффициенту растяжения (макс.) | Максимум 0,85 – обеспечивает пластичность и является ключевым требованием безопасности для сейсмостойких и пластиковых конструкций мостов. | Не указано – нет гарантированного максимума, что потенциально может привести к менее пластичному поведению. |
| Основное приложение | Мосты (неокрашенные) — выбор по умолчанию для мостов из атмосферостойкой стали. | Общие открытые конструкции – здания, архитектурные элементы, мосты, не-некодовые, и прочие конструкции. |
| Распознавание проектного кода | На это прямо ссылаются и требуют спецификации проектирования мостов AASHTO LRFD и государственные DOT. | Обычно не указывается в нормах проектирования мостов. Требуется специальное одобрение или обоснование со стороны управляющей власти моста. |
| Гарантированная последовательность | Более высокий уровень стабильности механических свойств и прочности благодаря стандартизированному производству мостов-. | Большая вариативность приемлема в рамках общей коммерческой спецификации. |
Почему это важно:
1. Безопасность при переломах:Мосты подвержены динамическим нагрузкам, усталости и низким температурам. Обязательная ударная вязкость A709 класса 50W — это не-необсуждаемый элемент безопасности, позволяющий предотвратить хрупкое разрушение, которое не гарантируется для A588 класса B.
2. Соответствие и одобрение Кодекса:Государственные департаменты транспорта (DOT) и управления мостами почти всегда требуют материалов, соответствующих AASHTO M 270 (A709). Указание A588 класса B, скорее всего, приведет к отказу или потребует длительных и дорогостоящих утверждений.
3. Пластичность:Максимальный коэффициент текучести-к-растяжению A709, составляющий 0,85, обеспечивает значительный запас пластичности, что является критическим фактором для работы моста при перегрузках или сейсмических воздействиях.
4. Предсказуемая производительность:Интегрированная система A709/AASHTO гарантирует, что материал производится, тестируется и сертифицируется с учетом уникальных требований обслуживания мостов.
Вывод: когда выбирать, что
Для любого кодового-моста, финансируемого государством или стандартного автомобильного/железнодорожного моста в США необходимо выбрать A709 класса 50W. Это предписывающий выбор с низким-риском и соблюдением требований.
A588 класса B может рассматриваться для частных, не-мостов, пешеходных мостов или эстетических мостоподобных-конструкций, для которых официальные нормы мостов не регулируются, и проектировщик готов принять на себя риск выбора материала без гарантированного мостового-класса прочности.
Короче говоря: выберите A709 класса 50W для мостов, потому что это спроектированная, -соответствующая нормам и безопасная-версия атмосферостойкой стали 50 тысяч фунтов на квадратный дюйм. Выбор заключается не столько в характеристиках материалов, сколько в соблюдении нормативных требований и управлении рисками.
1. Для чего используется сталь марки A709 50W?
Он специально разработан для неокрашенных мостов и других открытых конструкций, где его атмосферостойкие свойства образуют защитную ржавую патину, противостоящую атмосферной коррозии.
2. Что означает буква «W» в A709 класса 50W?
Буква W указывает на то, что этоатмосферостойкая стальформула, разработанная для образования защитной оксидной патины при воздействии атмосферы.
3. Каков предел текучести у A709 класса 50 Вт?
Минимальный предел текучести составляет 50 фунтов на квадратный дюйм (345 МПа) для материалов толщиной до 4 дюймов (100 мм) с пониженной прочностью для более толстых сечений.
4. Чем A709 класса 50 Вт отличается от A709 класса 50?
Марка 50 — это стандартная сталь, требующая защитного покрытия, а марка 50W — это атмосферостойкая сталь, предназначенная для использования в неокрашенном виде в подходящих условиях.
5. Можно ли сваривать A709 класса 50 Вт?
Да, но для этого требуются специальные атмосферостойкие-присадочные металлы (например, серия E70xx-W) и соответствующие процедуры для поддержания коррозионной стойкости зоны сварки.
6. Каковы коррозионностойкие свойства A709 класса 50W?
Она обеспечивает примерно в 4-6 раз лучшую устойчивость к атмосферной коррозии, чем обычная углеродистая сталь, образуя устойчивую самозащитную патину.
7. Можно ли использовать A709 класса 50 Вт в прибрежных районах?
Его можно использовать, но производительность может быть снижена в прибрежных зонах с сильными брызгами (с высоким-хлоридом). Требуется тщательное проектирование и экологическая оценка.
8. Что такое европейский эквивалент A709 класса 50 Вт?
Ближайшим эквивалентом является марка стали, устойчивой к атмосферным воздействиям.S355J0WPилиS355J2WPсогласно EN 10025-5, хотя стандарт A709 включает особые требования к мостам.
9. Каковы требования к ударной нагрузке по Шарпи для A709 класса 50 Вт?
Как и все марки A709, он требует испытаний на удар по Шарпи с V-надрезом в определенных температурных зонах (например, зона 2: 20 футов-фунтов при 40°F/4°C).
10. Почему для моста следует выбирать A709 класса 50 Вт вместо A588 класса B?
A709 класса 50W производится в соответствии с более строгим стандартом сертификации мостов AASHTO (A709/AASHTO M 270), включая обязательные испытания на ударную вязкость, что делает его предпочтительным выбором для проектов мостов,-регулируемых нормами.
Полную спецификацию и подробную информацию можно получить по запросу. Вышеуказанная информация предоставлена исключительно в ознакомительных целях. Для получения конкретных требований к дизайну свяжитесь с нашим техническим персоналом по продажам.
